喷釉壶泥坯处理与刻刀角度控制
喷釉壶在进入刻划工序前，泥坯必须处于恰当的湿度阶段，通常称为“皮革硬度”状态。这一阶段的泥料既保留了足够的可塑性以应对刻刀的受力，又具备足够的硬度防止变形。若泥坯过湿，刻刀容易陷入过深导致边缘塌陷；若过干，则极易产生崩裂或飞边。工匠需通过手指轻触表面判断，当表面无明显水光，按压有轻微阻力但不粘手时，即为最佳操作窗口。

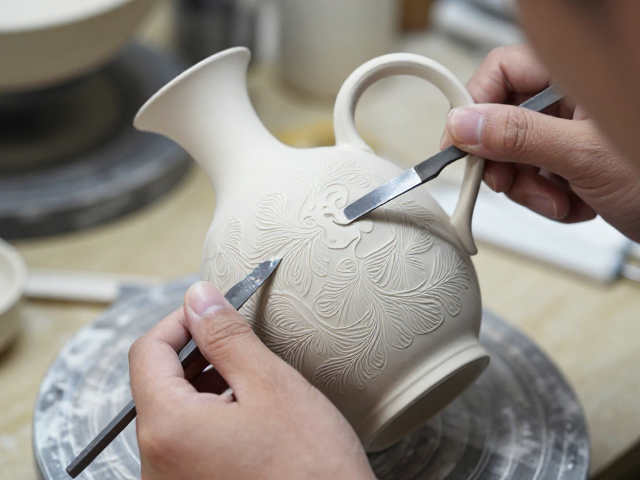

刻刀的角度直接决定了纹样的线条质感。对于喷釉壶这种表面通常较为光滑的器型，刻划纹样多采用斜切刀法。刀锋与坯体表面保持约45至60度的夹角，利用刀尖侧刃进行浅浮雕式的推刻。这种角度能确保线条边缘清晰利落，避免因垂直下压造成的线条宽厚钝拙。操作时，手腕需保持稳定，以肩带臂，以臂带腕，通过身体的微小移动带动刻刀匀速前行，而非仅靠手指局部发力，这样能保证线条流畅连贯，减少断痕。
纹样设计布局与喷釉结合逻辑

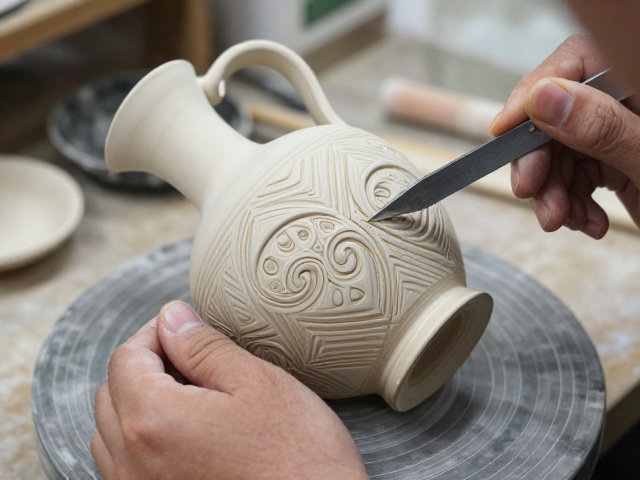

喷釉壶的纹样设计需充分考虑喷釉后的视觉效果，刻划的深度与密度会影响釉层的堆积与流动。在布局上，通常遵循“疏可走马，密不透风”的原则，在壶身主体区域留出足够的喷釉展示面，而在壶颈、壶底等次要部位设计密集的辅助纹样。刻划前，需先用细笔或探针在坯体上勾勒出行气线，确保图案与壶型的曲面变化相适应，避免图案在视觉上产生扭曲或断裂。
考虑到喷釉的覆盖特性，刻划纹样不宜过深，否则釉层填充后纹路可能变得模糊不清，失去立体感。一般建议刻划深度控制在1-2毫米之间，通过刀口的倾斜度形成微小的斜面，使釉料在烧结过程中在斜面处形成自然的明暗过渡。这种光影效果能增强喷釉壶的层次感，使原本可能单调的釉色表面产生丰富的视觉变化。设计师需提前模拟釉料在刻痕处的积聚情况，调整线条间距，确保烧成后纹样清晰可辨。
刻划技法细节与常见瑕疵规避

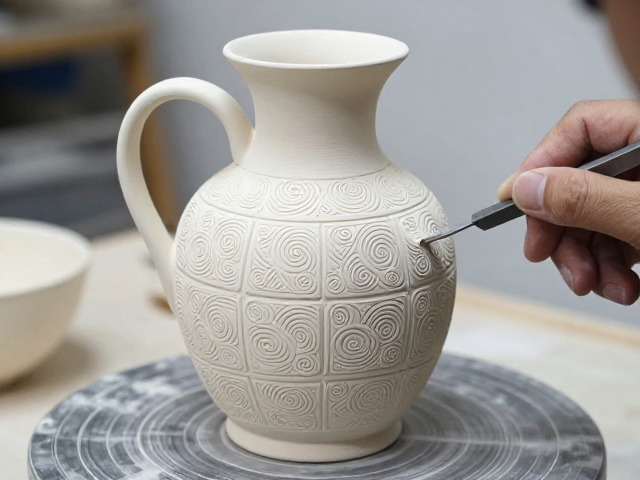

在具体操作中，起刀与收刀的力度控制至关重要。起刀时刀尖需轻触坯体，缓慢切入，避免形成尖锐的凸起；收刀时则需逐渐提刀，使线条末端自然变细，形成类似书法中的“飞白”或圆润收尾，防止出现生硬的断点。对于直线纹样，可使用辅助尺具或引导线，确保线条笔直；而对于曲线纹样，则需依靠手腕的灵活转动，保持刀锋与曲线切线方向的一致性，避免出现折角或波浪状抖动。
常见的刻划瑕疵多源于工具磨损或操作不稳。刻刀钝化会导致线条边缘毛糙，甚至划伤坯体表面，因此需频繁检查刀口锋利度，必要时进行研磨修整。此外，坯体表面的细微颗粒或杂质也可能阻碍刻刀行进，导致线条中断或偏移。因此在刻划前，需用软布或海绵轻轻擦拭坯体表面，去除浮尘和颗粒。若出现线条歪斜，不可强行修正，以免扩大瑕疵，应调整后续线条走向进行视觉补偿，或在设计阶段预留足够的容错空间。
烧成前后的纹样定型与表面处理
刻划完成后，坯体需经过干燥过程，期间需保持环境湿度稳定，防止因干燥不均导致纹样边缘开裂。干燥过程中，刻划形成的微小凹陷可能因水分蒸发收缩而略微加深，这是正常现象，无需额外干预。干燥后的坯体进入素烧阶段，素烧温度通常低于釉烧，主要目的是增加坯体强度，便于后续施釉和搬运。素烧后，刻划纹样的形态已基本定型，釉料的流入将进一步强化纹样的立体感。
施釉时，喷釉的雾化效果需均匀覆盖刻划区域，过厚的釉层可能淹没细部纹样，过薄则无法形成预期的釉色层次。喷釉时需保持喷枪与壶身距离适中，通常为20-30厘米，移动速度均匀，确保釉层厚度一致。烧成后，部分工匠会选择对刻划部位进行轻微打磨，以去除釉面可能存在的微小砂眼或气泡，使纹样线条更加光洁。这一过程需极度谨慎，仅针对釉面进行，避免破坏刻划形成的原始肌理和深度。
