釉面微观结构与破损机理
陶瓷釉层本质上是一层覆盖在胎体表面的玻璃质连续相，其形成依赖于高温下硅酸盐熔融后的冷却固化。当釉面遭遇硬物撞击或热震冲击时，应力集中会导致微裂纹扩展，进而形成肉眼可见的缺损。这种破损并非简单的表面划痕，而是涉及釉层结构的断裂与剥离，修复的核心在于重建釉层的连续性与光学一致性。
无痕修补的关键在于模拟原始釉层的物理特性，特别是折射率和表面硬度。传统修补方法常因材料收缩率差异导致修补区与周围釉面产生应力差，形成可见的“补丁”效应。现代材料科学通过调整有机树脂基料与无机填料的比例，试图在固化后达到与原始瓷器釉面相近的弹性模量，从而减少因环境变化引起的二次开裂风险。
核心材料配比与化学逻辑
高透明度修补通常采用改性环氧树脂或聚氨酯丙烯酸酯作为基础树脂，这类材料具有优异的光学透过率。为了模拟陶瓷釉面的硬度，需添加纳米级二氧化硅或氧化铝微粉作为填料。配方的难点在于分散性，若填料团聚，光线在修补区会发生散射，导致修补处发白或模糊。因此，表面处理剂的使用至关重要，它能降低无机颗粒与有机树脂之间的界面张力，确保混合物的均匀稳定。
色浆的选择直接决定修补后的视觉融合效果。氧化铁红、氧化铁黄、氧化钴等无机颜料需经过精细研磨，粒径控制在微米级别以避免颗粒感。在实际调配中，并非简单混合，而是需要根据原始釉色的主色调进行微调。例如，青花瓷的修补需精确控制钴蓝浓度，而颜色釉则需叠加多层不同色阶的色浆以模拟窑变效果。这一过程高度依赖操作者的视觉判断与经验积累，难以通过固定公式完全量化。
表面预处理与从属层处理
施工前的表面处理决定了修补层的附着力。破损区域需使用无水乙醇或专用清洁剂去除油污、灰尘及松动的釉屑。对于较深的坑洞，需使用细砂纸对边缘进行倒角处理，形成平滑的过渡坡面，避免修补材料在边缘处堆积形成凸起。这一步骤至关重要，因为任何微小的杂质或粗糙边缘都会导致光线反射异常，破坏“无痕”效果。
若破损涉及胎体暴露，需先进行底层封闭处理。使用高渗透性的底涂剂填充胎体微孔，防止修补材料中的溶剂渗入胎体引起变色或起泡。底涂剂固化后，需检查其平整度，必要时进行轻微打磨。这一层封闭不仅增强了附着力，还隔绝了胎体与修补材料的直接化学作用，提高了长期使用的稳定性。
施涂工艺与流平控制

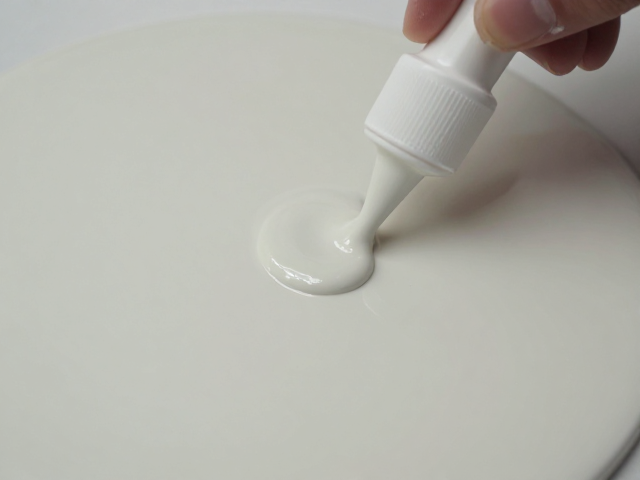

修补材料的施涂需分次进行，首次薄涂用于填充深层缺损，待其初步固化后再进行后续叠加。每次涂层的厚度需控制在毫米级别，过厚易导致内部应力不均或固化不完全。施工环境需保持无尘、恒温，温度波动会影响树脂的交联反应速率，进而影响最终硬度和透明度。使用刮刀或专用注射针头精确控制材料位置，避免溢出至周围完好釉面。
流平阶段是决定表面平整度的关键。材料涂布后，需静置一段时间让其自然流平，消除刷痕或刮痕。对于高光泽釉面，可能需要借助热风枪或红外灯进行轻微加热，促进气泡排出并加速表面固化。此过程需极度小心，过热会导致材料变色或产生橘皮效应。流平完成后，表面应呈现均匀的镜面效果，无明显凹凸或色差。
后固化与表面精修
固化过程并非瞬间完成，树脂基料需要足够的时间达到最终硬度。在初步固化后，修补区通常仍略显暗淡或存在轻微凹陷。此时需使用高目数水砂纸（如1000目至2000目）蘸水进行精细打磨，去除表面微小颗粒和不平处。打磨时需保持力度均匀，避免过度打磨破坏修补层结构。打磨后，表面应呈现均匀的哑光质感，为抛光做准备。
一步为抛光处理，使用抛光膏或微细抛光布对修补区域进行反复擦拭，直至恢复与周围釉面一致的光泽度。抛光不仅提升了美观度，还能增强表面耐磨性和耐污性。完成抛光后，需用清水彻底清洁表面，去除残留抛光剂。最终效果应达到肉眼难以分辨修补痕迹的标准，仅在极近距离或特定角度光线下可能观察到细微差异。
