釉下彩绘与抽象陶艺的视觉语言构建
釉下彩绘并非简单的表面装饰，而是将矿物颜料直接施用于素坯之上，随后覆盖透明釉层进行高温烧制的工艺体系。这种技法的核心在于釉层对颜料的包裹与保护，使得烧成后的色彩呈现出温润如玉、晶莹剔透且永不褪色的质感。在抽象陶艺的创作语境中，艺术家不再拘泥于具象的写实描绘，而是利用釉料在高温下的流动、熔融与结晶特性，通过色块的堆叠、晕染或泼洒，构建出血肉丰满的视觉张力。
抽象表现主义与陶土物质的结合，打破了传统陶瓷“器以载道”或“图以载事”的从属关系，转而强调材料本身的物理属性与精神隐喻。创作者通过控制釉料的粘度、颗粒粗细以及烧成曲线，让铁、钴、铜、锰等金属氧化物在高温中发生复杂的化学反应，形成不可完全预知的肌理。这种“火与土”的偶然性，正是抽象陶艺区别于其他平面绘画的最大魅力，它要求创作者具备严密的逻辑规划能力，同时又能接纳并引导窑火带来的意外惊喜。
陶土雕塑坯的形体塑造与结构逻辑
陶土雕塑的创作始于对泥料物理特性的深刻理解，不同产地、不同目数的陶土在可塑性、收缩率及干燥速度上存在着显著差异。在构建抽象形态时，创作者需根据雕塑的体积感与空间张力，选择合适的泥料配方。例如，制作大型粗犷的抽象雕塑，常选用含有熟料（如石英砂、陶粒）的陶土，以增强坯体的支撑力并减少开裂风险；而制作细腻流畅的抽象线条，则需使用高可塑性、低收缩率的精制陶土。

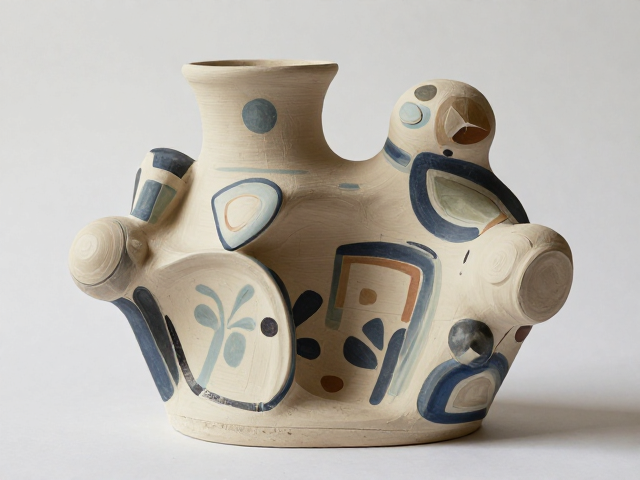

雕塑坯体的成型技法多样，包括捏塑、泥条盘筑、泥板拼接以及拉坯后的人工塑形。在抽象创作中，泥板拼接与挖空技法尤为常用，它们能赋予作品轻盈的悬浮感与通透的空间层次。创作者需特别注意坯体各部位的厚度均匀性，避免因地干湿度不均导致烧制过程中产生应力断裂。此外，连接处的加固处理至关重要，使用泥浆作为“胶水”并配合竹刀压实，是确保抽象雕塑结构完整性的关键步骤。
釉下彩绘的施釉技法与笔触控制
釉下彩绘的施釉方式直接决定了画面的最终肌理效果，常见的技法包括浸釉、荡釉、喷釉和刷釉。在抽象陶艺中，喷釉能形成均匀细腻的雾面效果，适合表现朦胧的氛围；而刷釉和泼釉则保留了明显的笔触痕迹，能增强画面的动势与力量感。创作者需掌握釉料在素坯上的附着力与流动性，通过调节釉浆的比重（通常控制在1.4-1.6 g/cm³之间），来控制釉层的厚度，过厚易导致流釉或积釉，过薄则无法展现釉色的饱满度。

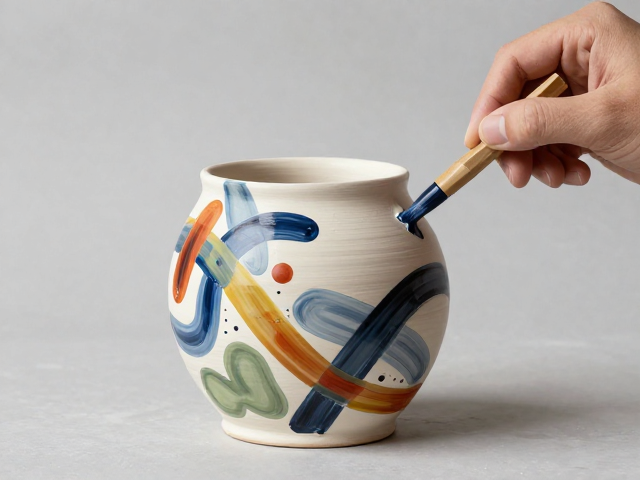

颜料的绘制是釉下彩绘的核心环节，抽象创作常采用“减法”与“加法”并用的策略。在施釉前，创作者可使用氧化金属粉末或釉下彩料直接在素坯上进行绘制，利用毛笔的干湿浓淡变化，表现出血、晕、皴、擦等丰富笔触。为了增强抽象效果，还可采用“釉下刻花”或“釉下划花”技法，在彩绘后或施釉前，用工具在釉层或坯体表面刻画线条，烧成后线条处因釉层薄而颜色浅，形成强烈的黑白或色彩对比，极大地丰富了视觉层次。
烧成曲线与窑内气氛的艺术调控
烧成过程是陶艺创作中最具决定性的环节，釉下彩绘与抽象陶艺的成功与否，很大程度上取决于对烧成曲线的精准控制。素烧（第一次烧制）旨在去除坯体内的水分和有机质，提高坯体强度，通常温度控制在800-900℃。素烧后的坯体多孔且吸水性强，有利于釉料的吸附。素烧后需仔细清理表面灰尘，避免影响釉面光洁度。

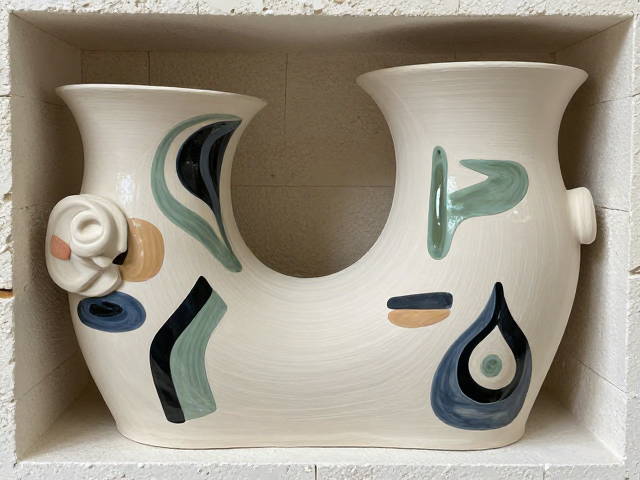

釉烧（第二次烧制）是色彩呈现的关键，温度通常高达1200-1300℃。在此阶段，釉料熔融成玻璃态，包裹颜料，同时坯体发生烧结。创作者需根据釉料配方中助熔剂的成分，设定升温速率和保温时间。气氛控制（氧化或还原）对色彩影响巨大，例如铁红在氧化气氛下呈红色，而在还原气氛下可能呈现深沉的褐色或黑色；铜红釉对气氛极其敏感，微小的波动可能导致发色失败。此外，冷却阶段的速率也会影响釉面的光泽度与结晶形态，快速冷却通常获得光亮釉面，慢速冷却则可能促进晶体生长，形成独特的结晶釉效果。
