陶土本源的物理特性与成型逻辑
黑釉瓷器的诞生，离不开高铁低硅或含铁量较高的瓷土作为物质基础。这类原料在高温烧制过程中，铁元素会转化为氧化铁，从而赋予釉面深邃的黑色基调。景德镇及周边产区常见的紫金土，因其铁含量通常在5%至10%之间，成为制作传统黑釉的主要原料。这种陶土不仅决定了成品的色泽上限，更影响着坯体的吸水率和收缩率，要求工匠在拉坯和修坯阶段精确控制厚度，以应对高温下可能出现的变形风险。
在成型环节，胎土的颗粒细腻程度直接影响最终成品的致密性。传统工艺中，原料需经过反复淘洗、沉淀和陈腐，以去除杂质并增加可塑性。当坯体在1200摄氏度至1300摄氏度的还原焰中烧结时，胎体逐渐致密化，形成坚硬的瓷骨。这一过程要求窑炉内的气氛控制极为精准，若氧气含量过高，铁元素易被氧化为红色的氧化铁，导致釉面发黄或泛红，无法呈现纯净深沉的黑色。
高温还原气氛下的釉料化学反应
黑釉的核心魅力源于釉料中氧化铁在高温下的复杂反应。当釉料中的氧化铁含量达到一定比例，并在还原焰中加热至1300摄氏度左右时，三价铁还原为二价铁，形成黑色的氧化亚铁基质。这种化学变化使得釉层在熔融状态下呈现出类似黑漆般的质感。釉料的配方通常包含长石、石英和瓷土，并添加适量的高铁材料，不同的配比比例会导致釉面在冷却过程中产生不同的结晶形态或气泡分布。

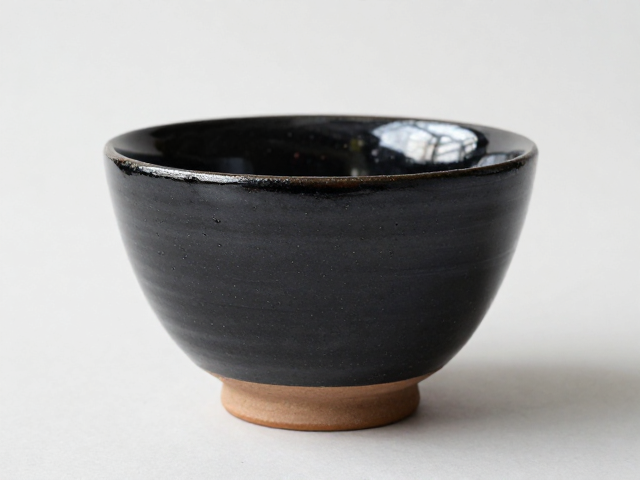

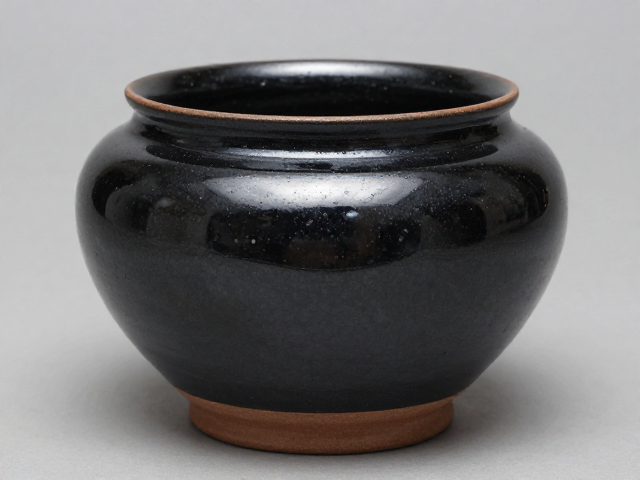

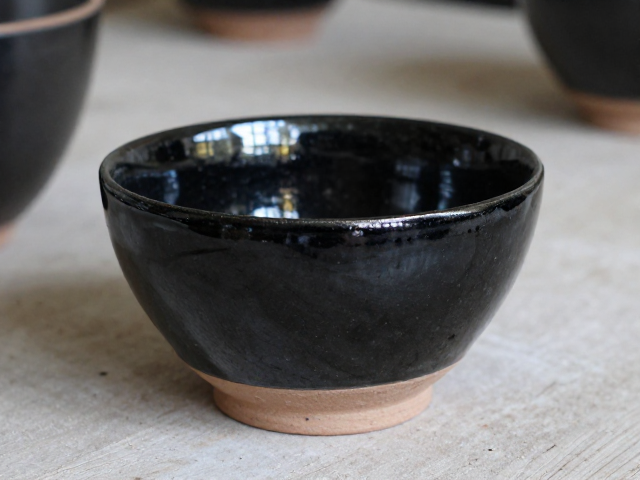

釉面的视觉效果并非单一的黑，而是随着光线角度和釉层厚薄变化出水墨般的层次。在窑炉冷却阶段，釉面表面的张力作用使得釉层流动，形成自然的流釉或泪滴状痕迹。这种物理现象不可完全人工预设，而是依赖窑火与釉料的自然对话。工匠通过控制施釉的厚度，薄处呈深褐色，厚处则漆黑如墨，这种由工艺自然生成的色彩过渡，构成了黑釉独特的视觉张力。
釉上彩工艺的温度控制与附着力
釉上彩是在已经烧制完成的黑釉瓷表面进行彩绘，再经低温二次烧制而成的工艺。由于黑釉表面光滑且致密，彩料与釉面的附着力成为技术难点。传统上使用含铅或硼的熔剂作为彩料的基底，这些熔剂在700摄氏度至800摄氏度的低温下熔化，像胶水一样将颜料固定在釉面上。这一过程要求窑温均匀，温度过高会导致彩料挥发或流淌，破坏图案细节；温度过低则彩料无法固化，容易脱落。
颜料的选择需考虑其在高温下的化学稳定性。氧化铜呈现绿色，氧化钴呈现蓝色，而氧化铁红则呈现红色。这些金属氧化物在低温烧制时能保持鲜艳的色彩，并与黑色的釉面形成强烈的视觉对比。工匠在绘制时需掌握笔触的力度和颜料的浓度，因为黑釉表面的吸水性极低，颜料多停留在表面，过厚的颜料堆积在烧制时容易开裂。因此，线条需流畅连贯，色彩需薄涂多层，以增强图案的持久性和细腻感。
艺术表现与工艺细节的融合
釉上彩在黑釉瓷器上的应用，极大地丰富了器物的艺术表现力。黑色的背景如同宣纸，为彩绘提供了极高的对比度，使得人物、山水或花鸟题材更加突出。工匠在绘制时，常利用黑釉的深邃感营造空间层次，前景色彩鲜艳清晰，背景则通过墨色渲染或留白处理，形成虚实相生的视觉效果。这种技法不仅考验绘画功底，更要求对黑釉表面特性有深刻理解，以便在有限的附着条件下表达丰富的意境。
工艺细节的处理决定了作品的最终品质。彩绘完成后，需经过仔细检查，确保无气泡、无剥落。二次烧制后的瓷器，其表面光泽度需与黑釉基底协调，过亮的彩料可能显得俗气，而哑光的彩料则更显古朴。近年来，部分工匠尝试将传统釉上彩与现代装饰技法结合，利用粉彩的柔和色调或珐琅彩的鲜艳色彩，在黑釉上创造新的视觉语言。这种创新并非颠覆传统，而是在尊重材料特性的基础上，拓展黑釉瓷器的艺术边界，使其更符合当代审美需求。
