釉料配比与基础化学成分的从属关系

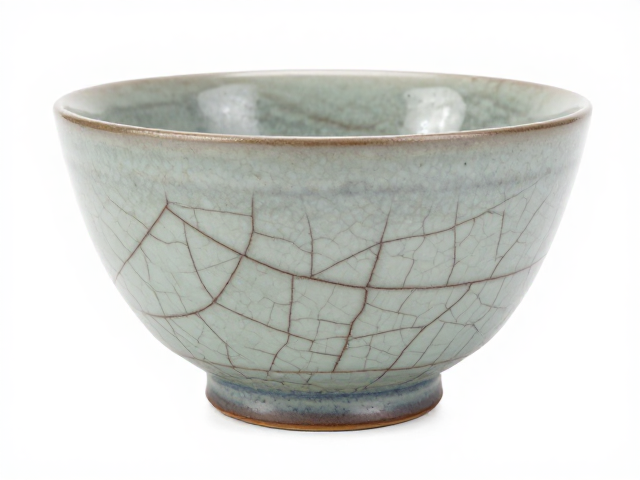

釉面开片的核心在于釉层与胎体在冷却过程中产生的应力差异，这种差异直接受限于釉料中二氧化硅、氧化铝及氧化钾等基础氧化物的比例。高硅低铝的配方通常赋予釉面更高的流动性与玻璃质感，但往往伴随着开片纹路较为细碎且不规则的特点；反之，适当提高氧化铝含量能增加釉层粘度，使开片纹路呈现出更为舒展、粗犷的形态。工匠在调配釉浆时，需精确计算各矿物的熔点区间，确保釉料在高温下能充分玻化，同时在降温阶段保持足够的内应力储备，这是形成稳定开片物理基础的关键环节。
施釉厚度对裂纹形态的微观影响

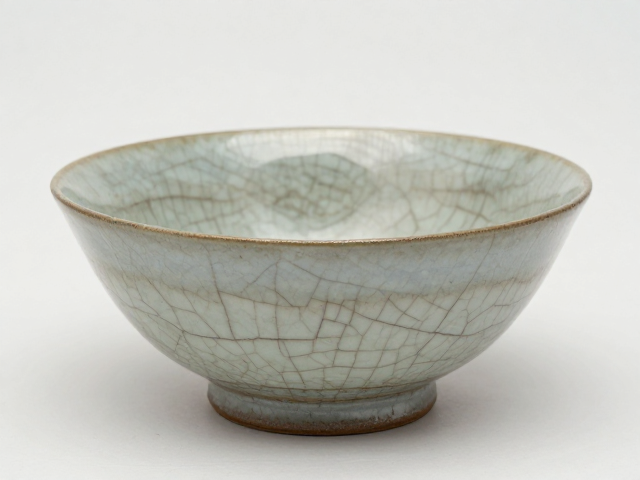

釉层的厚薄变化是决定开片视觉层次的最直观变量，厚釉往往呈现出深沉、厚重的玉质感，而薄釉则更显清透、灵动。在实际烧制过程中，厚釉层内部的热传导速度较慢，冷却时收缩幅度更大，因此更容易形成深邃且密集的开片网络；相反，薄釉层由于收缩力相对较小，开片纹路多表现为稀疏、浅淡的线条。通过控制蘸釉、刷釉或喷釉的手法，工匠可以在同一器物表面制造出口厚底薄或口薄底厚的渐变效果，这种物理厚度上的非均匀分布，使得光线在釉层内部的折射与反射产生丰富的层次变化，从而赋予器物立体的视觉张力。
冷却速率与热震效应的精准控制

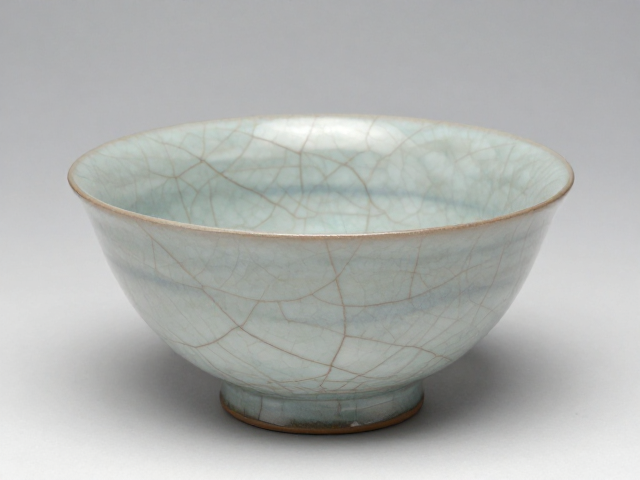

开片并非发生在高温烧成阶段，而是主要诞生于出窑后的冷却过程中，这一阶段的热震效应直接决定了裂纹的生成时机与形态。快速冷却会加剧釉层与胎体的收缩速度差，容易在器物表面瞬间爆发出大量细密且浅表的“冰裂纹”；若采用缓慢降温或分段冷却的策略，应力释放的过程更为平缓，裂纹往往更深、更宽，形成具有强烈视觉冲击力的“金丝铁线”效果。工匠需依据窑炉的热工制度，精确计算从最高温降至室温的时间曲线，通过控制窑室内的通风口开合或覆盖保温材料，来微调冷却曲线，从而引导应力以预设的形态释放。
二次氧化与岁月包浆的从属演变
开片的最终美感往往需要经过时间的沉淀与环境的交互，这一过程涉及釉面微观结构的缓慢变化及外界物质的渗入。在自然放置或使用过程中，空气中的尘埃、油脂或水分会逐渐渗入开片缝隙中，经过长期的氧化与吸附作用，浅表的纹路会逐渐变深，形成所谓的“养线”效果。这种由环境介入导致的色彩演变，使得开片不再是静止的物理缺陷，而是具有生命周期的动态过程。不同材质的器物因其釉面致密度与孔隙率的差异，其养线速度与显色效果各不相同，这种不可完全预测的自然演变，构成了开片瓷器独有的时间美学与历史厚重感。
