园林陈设雕塑表面损伤评估与基材特性分析

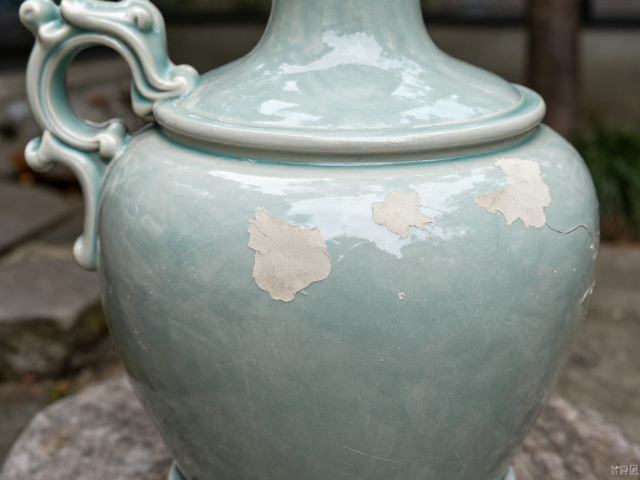

园林雕塑长期暴露于户外复杂气候中，风化、酸雨侵蚀以及人为触碰常导致表面出现细微裂纹、剥落或釉面脱落。在进行修补前，必须对雕塑材质进行精准鉴别，常见材质包括花岗岩、汉白玉、青铜、玻璃钢以及陶瓷等，不同材质的孔隙率、吸水率及热膨胀系数差异巨大，直接决定了后续修补材料的选择与工艺路径。例如，石材类雕塑多依赖无机矿物基材料进行填补，而玻璃钢或陶瓷则更倾向于使用高分子树脂或专用釉料进行修复，错误的基材匹配会导致修补层与原表面结合力不足，引发二次脱落。

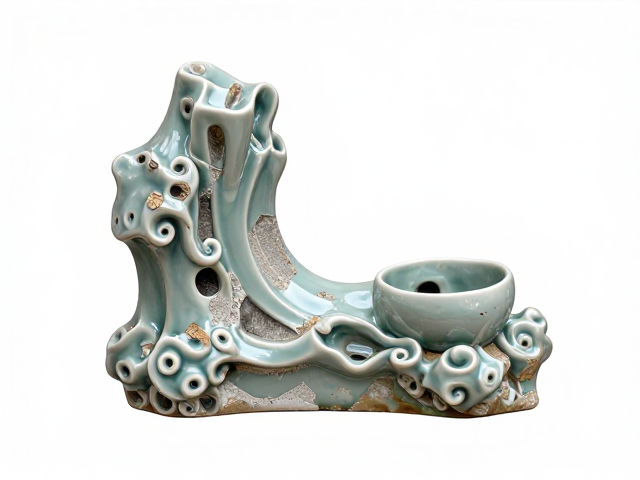

损伤程度的评估需结合目视检查与简易物理测试，通过观察裂缝宽度、深度以及周围区域的粉化情况，判断是否需要局部修补或整体翻新。对于细微划痕，重点在于表面清洁度的处理；而对于结构性裂缝或大面积釉面缺失，则需清理松动部分，确保基底稳固。这一阶段的核心在于“诊断”，即明确损伤机理是物理冲击还是化学腐蚀，从而为后续的无痕修补提供科学依据，避免盲目施工导致不可逆的破坏。
无痕修补材料选择与基层处理工艺
针对不同类型的损伤，修补材料需具备与原石材或釉面相近的色泽、硬度及耐候性。目前行业内常采用进口或高品质国产环氧树脂、丙烯酸酯或硅酸盐基修补膏。对于石材雕塑，常使用同色系大理石粉与专用粘接剂混合调制，以模拟天然石材的颗粒感；对于陶瓷或玻璃钢材质的釉面修补，则需使用高透明度或可调色的高分子修补剂，确保修补后表面平整光滑，无明显接缝。材料配比需严格遵循产品说明，并通过小样测试确认颜色与固化后的物理性能。
基层处理是决定修补效果的关键环节，任何微小的灰尘、油污或水分残留都会削弱修补层的附着力。施工前需使用高压水枪或专用清洗剂彻底清除雕塑表面的污垢、苔藓及松散颗粒，随后使用角磨机或细砂纸对破损边缘进行打磨，形成微弱的倒角或粗糙面，以增加机械咬合力。对于石材裂缝，还需注入渗透性加固剂，填充内部微孔，增强整体强度。处理完毕后，需确保基底干燥、洁净，为下一步的材料填充创造最佳条件，这是实现“无痕”视觉效果的基础步骤。
精细修补技术与表面平整度控制
在材料调配完成后，需采用刮刀或专用工具将修补材料填入受损区域，操作时需严格控制填充量，略高于原表面约1-2毫米，以预留打磨空间。对于细微裂纹，可使用注射器将稀释后的修补液注入，利用毛细作用渗透，再清除表面多余材料。对于大面积剥落，需分层填充，每层厚度不宜超过5毫米，待首层初步固化后进行下一层填充，以防止因收缩应力导致开裂。此阶段的核心在于“等容替换”，即修补材料的体积变化应尽量与原材一致，避免产生凹陷或凸起。
平整度控制依赖于严密的打磨与抛光流程。待修补材料完全固化后，使用不同目数的砂纸（从400目至2000目）逐级打磨，期间需不断喷水润滑，防止砂纸堵塞及材料过热变形。打磨过程中需频繁用手触摸及目视检查，确保修补区域与原表面过渡自然，无阶梯感。对于高精度要求的雕塑，还需使用水平尺或激光平整仪辅助判断，确保修补面与原曲面的几何连续性。这一过程极其考验施工人员的技术细腻度，任何疏忽都可能留下明显的修补痕迹，影响整体艺术效果。
上釉装饰与耐候性防护处理

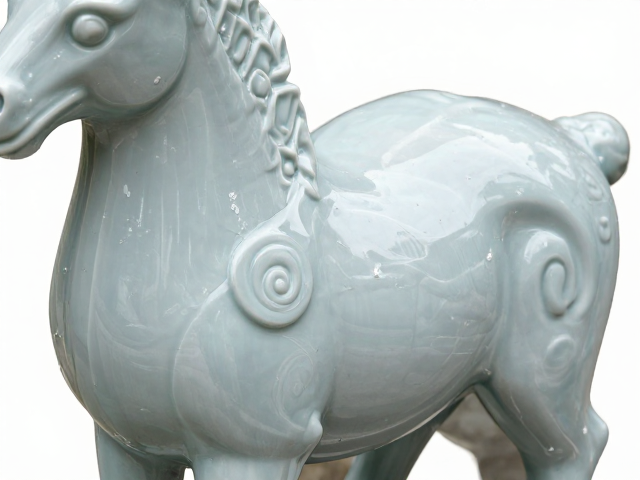

上釉装饰不仅是为了恢复雕塑原有的光泽与色彩，更是提升其耐候性的重要手段。根据雕塑材质，可选择高温釉、低温釉或常温有机釉料。施工时需确保修补区域彻底清洁，无打磨残留粉尘。采用喷枪或刷涂方式均匀施加釉料，通常需进行2-3次薄涂，每次涂刷后需预留足够的干燥时间，以形成致密均匀的保护膜。对于彩色雕塑，还需进行细致的调色与罩光，确保釉面颜色与原表面无色差，光泽度一致，实现视觉上的完全融合。
在完成上釉后，需进行固化处理，自然晾干或根据材料要求进行低温烘烤，以激活釉料的交联反应，增强硬度与附着力。随后，涂刷一层透明的纳米防护剂或硅烷类憎水剂，进一步提升雕塑表面的抗紫外线、抗酸碱及防污能力。这种防护层能有效延缓环境因素对雕塑本体的侵蚀，延长使用寿命。整个上釉与防护过程需在无尘、温湿度适宜的环境中进行，以确保涂层质量。经过这一系列处理，雕塑表面不仅恢复了原有的艺术风貌，更具备了更强的环境适应性，实现了功能与美学的双重统一。
