复色晕染蓝釉的视觉机理

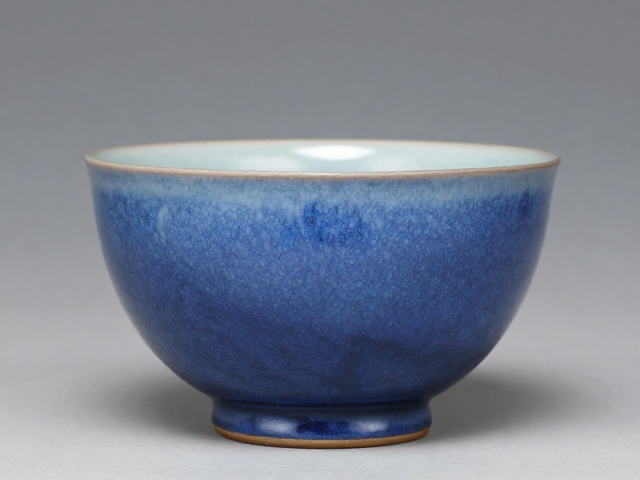

复色晕染蓝釉并非单一化学元素的简单堆砌，而是铁、钴、铜等金属氧化物在高温熔融状态下，因浓度梯度与分布不均所形成的微观视觉现象。这种釉色层次的核心在于“晕染”，即色彩像水墨般在瓷胎表面自然流淌、渗透并相互交融。当釉料中的助熔剂在高温下软化流动时，不同密度的金属离子会依据重力与表面张力重新排列，高浓度的色料下沉形成深色斑块，低浓度区域则呈现淡雅的渐变，从而在微观结构上构建出血丝、云雾或流水般的立体纹理。
还原焰与氧化焰作为窑炉中两种基础的气相环境，直接干预了金属离子的呈色状态。在还原气氛中，窑内氧气含量极低，釉料中的三价铁（Fe³⁺）会被碳氢化合物夺取氧原子，转化为二价铁（Fe²⁺），进而形成青绿或深蓝基调；而在氧化气氛下，金属离子保持高价态，钴料倾向于呈现鲜艳的蓝色，铁料则偏向黄褐色。复色晕染的效果，正是利用这两种气氛下金属离子呈色的差异，通过窑内温度曲线与气氛切换的微妙控制，让不同颜色的釉层在烧制过程中发生物理性的重叠与化学性的反应，最终定格为层次分明的复色效果。
还原焰对釉层结构的深层影响
还原焰的作用不仅仅是改变颜色，它深刻影响着釉面的玻璃相结构与气泡分布。当窑炉进入强还原阶段，釉料中的碳酸钙、长石等矿物分解产生的气体难以完全逸出，会在釉层内部形成大量微细气泡。这些气泡对光线产生散射作用，使得蓝色釉面呈现出温润如玉、深邃内敛的质感，即传统工艺中追求的“宝光”。对于复色晕染而言，还原焰有助于铁系色料形成深沉的墨蓝或靛蓝底色，这种底色如同画布的暗部，能够衬托出土料中其他浅色氧化物的亮色晕染，形成强烈的明暗对比，使釉面层次更具纵深感。
然而，还原焰的控制极具风险，过强的还原气氛会导致釉面发黑、釉层流淌过度甚至塌陷。在复色蓝釉的制作中，若还原时间过长，钴料中的钴离子可能被过度还原，导致蓝色发灰、发暗，失去明度；同时，铁料若还原不足，残留的三价铁会形成红褐色斑点，破坏蓝色的纯净度。因此，工匠需精确计算还原起始点与结束点，通常在釉料熔融初期保持弱还原，待釉面完全玻化后转入中性或微氧化，以锁定釉层表面的光泽与色彩的稳定性，确保晕染边缘清晰而不浑浊。
氧化焰对色彩明度的提亮作用

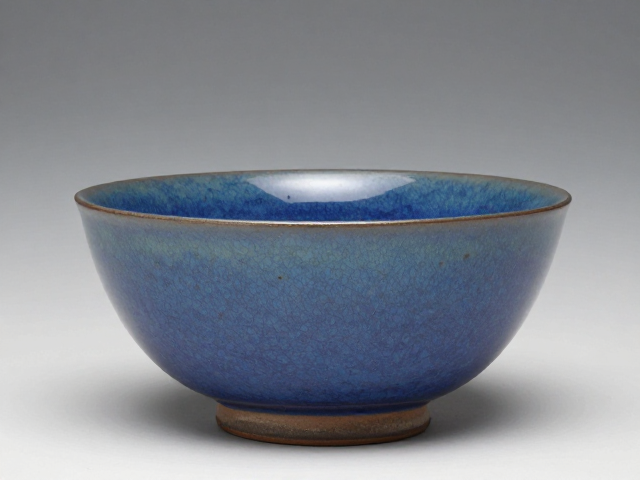

氧化焰环境富含氧气，有利于金属氧化物保持其稳定的高价态，从而呈现出明快、鲜艳的色彩特征。在复色晕染蓝釉中，氧化焰主要用于提亮钴料或铜料形成的亮色部分。当窑内氧气充足时，钴离子以Co²⁺形式存在，能吸收红光和橙光，反射出口光波的蓝光，这种蓝色明亮、跳跃，与还原焰形成的深蓝底色形成鲜明的“冷暖”与“明暗”对比。氧化气氛下，釉料中的杂质元素不易被还原，釉面通常较为清澈透亮，有助于展现晕染过程中形成的细腻纹理，如金丝铁线般的裂纹或如水波般的流动感，使复色效果更加灵动鲜活。
实际操作中，氧化阶段常安排在升温后期或保温阶段，目的是“固色”与“清场”。在氧化气氛下，釉面表面的未熔融颗粒被氧化清除，釉层表面张力增大，有助于平整度提升，减少因釉料堆积造成的色彩浑浊。对于复色晕染，氧化焰能防止深色部分过度下沉，使浅色晕染部分停留在釉层上部，形成“浮光”效果。这种工艺手法常见于需要表现云雾缭绕、光影斑驳的艺术瓷作品中，通过氧化与还原气氛在窑炉不同区域的共存或交替，人为制造出土料中金属离子的空间分布差异，从而在单一釉面下模拟出多重景深的视觉体验。
气氛交替与复色层次的共生关系

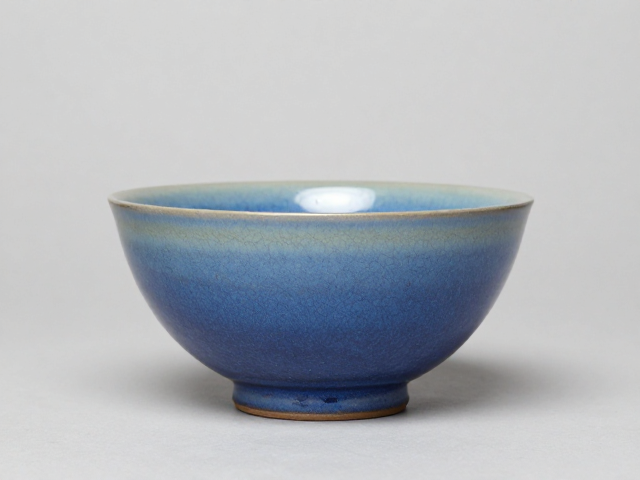

复色晕染蓝釉的终极魅力，往往来自于还原与氧化气氛在窑炉内的动态平衡与局部差异。现代电窑或气窑可通过精确控制燃烧比例或电流输出，实现窑内不同位置的微气候差异。例如，在窑炉中心区域维持弱还原，使釉色深沉厚重；而在边缘区域保持微氧化，使釉色清丽明亮。这种空间上的气氛梯度，使得同一件器物上的蓝釉呈现出从墨蓝到天青、从深蓝到浅绿的丰富过渡，晕染的边界不再僵硬，而是像水彩画般自然晕开。
此外，釉料配方中的助熔剂比例也会影响气氛对釉色的最终呈现。高钙釉在还原气氛下更易形成乳浊效果，增强蓝色的朦胧感；高钾釉在氧化气氛下则更通透，利于表现清晰的晕染线条。工匠需根据釉料特性，设计严密的烧成曲线，如在升温至1000℃时快速氧化以排除有机杂质，随后缓慢降温并引入还原气氛，阶段再次氧化以稳定表面光泽。这种严密的逻辑控制，使得复色晕染蓝釉不再是偶然的天成，而是可重复、可传承的科学工艺，每一道晕染的层次都对应着重现火焰与泥土对话的精确路径。
