陶瓷胎釉收缩差异的物理机制

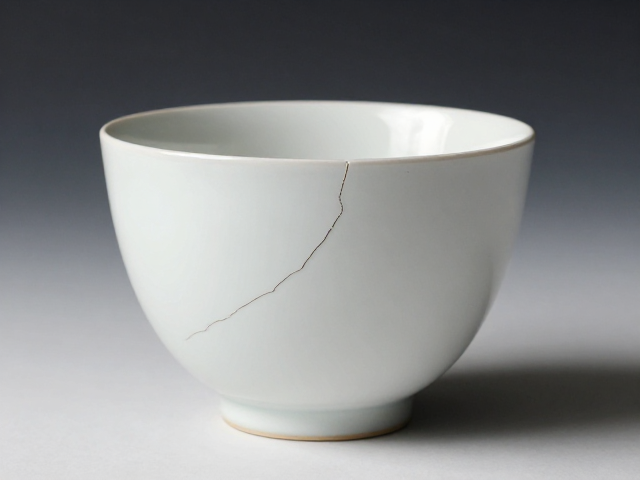

陶瓷在烧制过程中经历从室温到1300摄氏度以上的剧烈热变过程，这一过程本质上是材料内部晶体结构重组与水分、有机物挥发导致的体积变化。胎体与釉料作为两种独立的矿物混合物，其化学成分决定了它们在受热时的收缩行为。若胎釉的线性收缩率未能精准匹配，便会在冷却阶段产生巨大的内应力。当这种应力超过了陶瓷材料的抗拉强度极限，微观裂纹便会迅速扩展，最终导致肉眼可见的开片或结构性断裂。
收缩率并非单一数值，而是分为预收缩和总收缩两个关键阶段。预收缩发生在干燥阶段，水分排出导致颗粒间距缩小；总收缩则贯穿烧成全程，直至冷却至室温。工匠在配制泥料时，必须通过实验测定不同批次原料的收缩数据。例如，高岭土含量较高的胎体通常收缩率较大，而加入滑石或长石等助熔剂则会降低收缩幅度。只有当胎釉双方在干燥和烧成两个阶段的收缩曲线高度吻合，才能确保成品表面的完整性，避免因应力集中引发的隐性缺陷。
配方调整与工艺控制的实操细节
解决收缩率不一致的核心在于调整釉料配方中的氧化成分比例。氧化铝（Al2O3）能增加釉料粘度，提高高温稳定性，从而降低收缩率；而氧化钠和氧化钾等碱金属氧化物则会显著降低釉的熔点，增加流动性并加剧收缩。通过微调石英、长石和粘土的比例，可以精细控制釉层的最终体积。例如，在某些需要极薄釉层的器型中，工匠可能会增加石英含量以抵消胎体的过度收缩，从而在视觉上保持釉面平整，防止因釉层过薄导致的透胎或剥落现象。
除了配方层面的优化，烧成曲线的设计同样至关重要。升温速率过快会导致胎体内部水分或挥发物无法及时排出，形成气泡或微裂，进而影响釉层的附着。在1000至1200摄氏度的关键温区，适当的保温处理有助于应力释放，使胎釉结合更加紧密。此外，冷却阶段的速率控制也不容忽视。急冷会加剧应力集中，导致釉面开裂；而缓慢冷却则有助于晶体结构的稳定。通过精确记录窑炉在不同温度段的升温与降温数据，工匠能够建立标准化的烧成档案，从而在不同气候条件下重复出稳定的工艺效果。
环境因素与后期处理的隐性影响
空气湿度与温度变化会显著影响陶瓷在干燥阶段的收缩行为。在湿度较高的环境中，坯体干燥缓慢，水分迁移路径长，容易导致局部干燥不均，进而引发变形或开裂。相反，在干燥环境下，坯体表面水分迅速蒸发，形成内外收缩梯度，若未采取覆盖保湿等措施，极易产生干裂。因此，工作室的环境控制是工艺避坑的重要一环。通过保持通风均匀、避免阳光直射坯体，以及使用加湿器调节局部微气候，可以有效减少因环境波动带来的收缩不均问题。
成型后的修坯与施釉厚度控制也是决定成品质量的关键环节。过厚的釉层在烧成时会产生更大的收缩应力，若胎体支撑不足，极易发生卷边或开裂。工匠通常需要使用测厚规精确测量釉层厚度，确保其在安全范围内。同时，修坯时的力度控制会影响胎体的致密度，致密度不均会导致收缩率在不同部位出现差异。通过均匀的旋坯手法和严密的厚度检查，可以最大限度地减少因物理结构不均导致的收缩缺陷，确保每一件作品在物理性能上的稳定性。
