水分迁移与收缩率的数学关系
陶瓷坯体在成型后的干燥过程中，水分的流失是引发体积收缩的根本动力。从注浆或压制成型完成的那一刻起，坯体内部存在着游离水与结合水的不同状态，游离水主要填充在颗粒间的空隙中，其蒸发会导致颗粒间距离拉近，从而发生线性收缩。这一阶段的收缩率通常与坯料的配方密度、颗粒级配以及干燥速率紧密相关。若干燥曲线设置不当，表面水分蒸发过快，而内部水分尚未迁移至表面，就会形成显著的含水率梯度，导致内外收缩不均，进而引发开裂或变形。
精确计算收缩率是控制成品尺寸的核心环节。在实际生产中，素烧后的线性收缩率通常需要通过实验测定，不同泥料由于矿物成分差异，收缩率可能在6%至12%之间波动。工匠或技术人员需要在成型前预留出相应的收缩余量，这个余量并非固定值，而是会根据坯体的厚度、形状复杂度以及预期的干燥环境进行动态调整。对于厚壁或异形件，收缩过程中的应力集中现象更为明显，因此需要更严密的含水率监控，以确保每一毫米的尺寸变化都在可控范围内。
层叠雕刻对坯体应力分布的影响

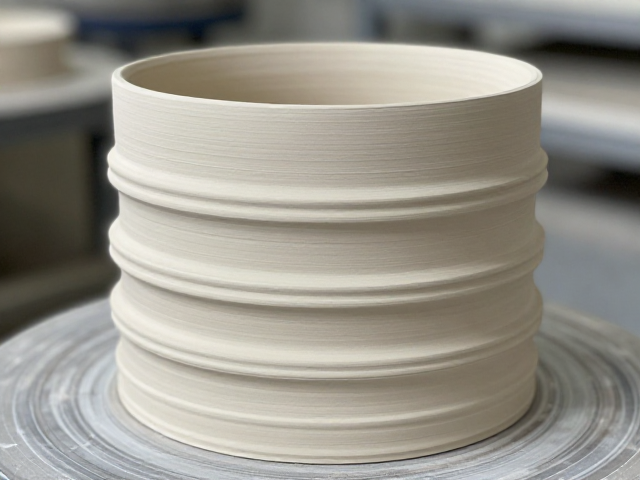

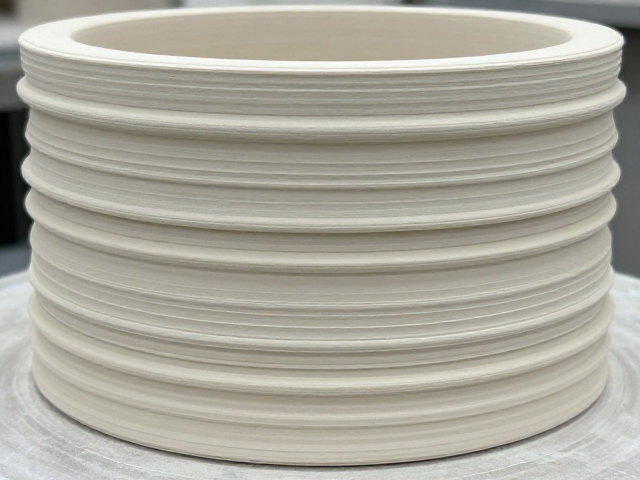

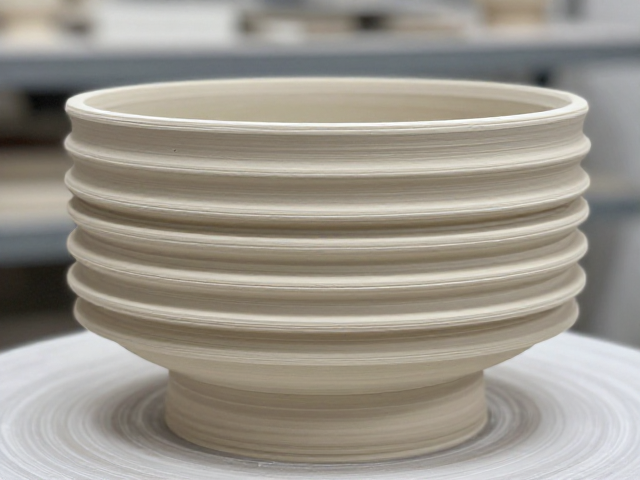

层叠雕刻作为一种特殊的成型与装饰工艺，其核心在于通过多层泥片的堆叠与修整，构建出土坯的立体结构。这种工艺在增加坯体局部厚度的同时，也改变了整体结构的应力分布模型。当雕刻深度较大或层叠结构复杂时，坯体不同部位的干燥速率会出现显著差异。厚实处水分保留时间长，收缩滞后，而薄出或表面区域水分蒸发迅速，收缩提前。这种时间差会在坯体内部形成剪切应力，若层叠界面的结合处理不够紧密，极易在干燥初期产生层离或裂纹。
为了应对层叠雕刻带来的结构挑战，坯体的可塑性与结合力至关重要。泥料中通常需要添加适量的熟料或羧甲基纤维素钠（CMC）等增塑剂，以增强泥片间的咬合力，防止在雕刻修整过程中发生分层。雕刻过程中，每一层泥片的贴合都需要经过严密的压实处理，排除层间空气，确保水分能够均匀透过层间界面迁移。此外，雕刻的纹饰深度与宽度也影响着应力释放的路径，过于尖锐或深邃的刻痕会成为应力集中的焦点，因此在设计阶段需考虑圆角过渡，以分散干燥收缩带来的内应力。
阴干环境的微气候调控
阴干并非简单的自然晾晒，而是对温度、湿度和空气流速进行精密控制的受控干燥过程。理想的阴干环境应保持相对湿度在60%-80%之间，避免阳光直射和强风对流。在这种环境下，坯体表面的水分蒸发速率与内部水分向表面迁移的速率趋于平衡，从而最大限度地减少因收缩不均导致的变形。对于大型或厚壁陶瓷作品，阴干周期可能需要数天甚至数周，期间需定期监测坯体表面的触感变化，判断其是否达到“皮革硬度”状态，即坯体既具有一定强度可移动，又保留足够水分以进行后续加工。
环境的气流组织对阴干质量有着决定性影响。强制通风可能导致局部干燥过快，形成“硬壳”，阻碍内部水分排出，导致坯体内部残留水分，进而在后续烧制中引发炸裂。因此，阴干室常采用低速循环风扇配合加湿设备，维持环境参数的稳定性。对于高精度要求的素坯，还会采用分段阴干策略，初期在高湿环境下缓慢脱水，后期逐渐降低湿度，加速干燥进程。这种精细的微气候调控，确保了坯体在进入窑炉前具有均匀的含水率和结构的稳定性，为素烧提供坚实的基础。
素烧阶段的物理化学转变
素烧是陶瓷成型后的第一次高温处理，其温度通常控制在800℃至1000℃之间，主要目的是去除坯体中的结构水和有机物质，增加坯体的孔隙率和强度，以便进行施釉或彩绘。在素烧过程中，坯体经历了复杂的物理化学变化，包括石英的多晶转变、粘土矿物的脱水以及有机物的燃烧。这一过程中的体积变化虽然不如干燥阶段剧烈，但依然需要精确控制升温曲线，以避免因气体急剧逸出或晶型转变引起的坯体破裂。
素烧后的坯体收缩已基本稳定，但其微观结构仍处于多孔状态，吸水率较高。这一阶段的收缩控制成果直接体现在成品的尺寸精度和外观质量上。如果素烧温度过低，坯体强度不足，后续加工容易破损；如果温度过高，坯体可能出现软化变形或过烧现象，导致尺寸超差。因此，素烧窑炉的温控系统必须具备高精度的升温与保温能力，确保坯体在整个加热过程中受热均匀。素烧后的坯体需经过严格的质量检验，测量其尺寸偏差和外观缺陷，只有符合标准的产品才能进入下一道工序，从而确保最终陶瓷制品的品质一致性。
