釉面微观结构与宏观视觉的从属关系

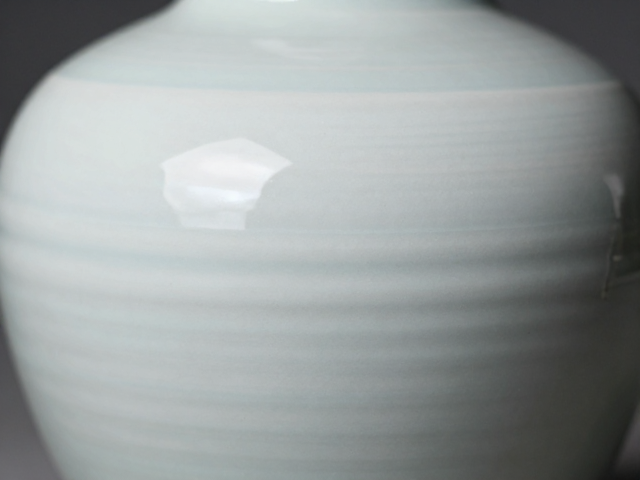

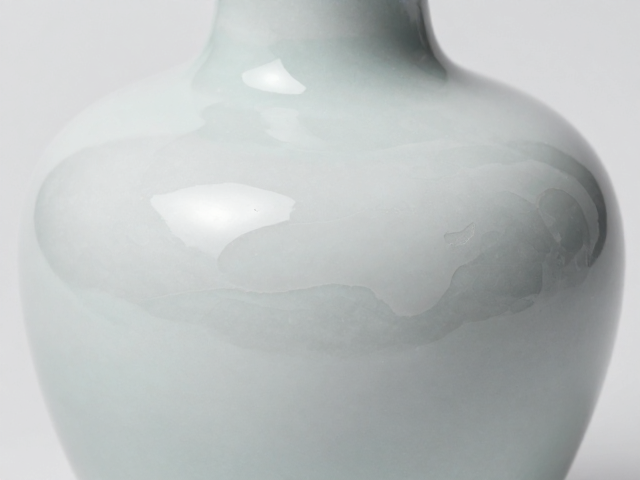

瓷质表面的最终呈现并非单一化学成分的堆砌，而是釉料在高温熔融状态下，硅酸盐网络结构与金属氧化物呈色剂相互作用的物理结果。釉面层次的形成源于釉层内部不同相态物质的分布状态，这种微观上的差异直接决定了光线在瓷体表面的反射、折射以及漫反射的路径。当釉层中的玻璃相含量较高时，表面呈现出类似镜面的高光泽度，光线反射集中且锐利；若釉层中保留了适量的微晶相或未完全熔融的颗粒，光线则在这些微小界面发生散射，形成柔和温润的哑光或半哑光质感。这种由微观结构主导的光学特性，是构建瓷质表面视觉深度的基础，任何关于表面质感的讨论都必须回归到釉料配方中各组分在高温下的熔融行为分析。
缩釉与流釉现象本质上是釉料在烧成过程中粘度变化与表面张力失衡的物理表现，二者与釉面层次的稳定性存在着严密的逻辑关联。当釉料在高温下粘度过低，无法支撑自身重量时，便会在重力作用下产生流动，形成流釉；若釉料与坯体之间的附着力不足，或釉层内部气体排出不畅，釉层局部脱落则形成缩釉。这两种缺陷往往伴随着釉面厚度的不均，进而破坏原本均匀的光线反射路径，导致视觉上的瑕疵。因此，理解釉面层次并非孤立地研究釉料配方，而是需要结合烧成曲线中温度、时间对釉层粘度和表面张力的动态影响，通过控制釉层在熔融期的流动性，确保釉面层次结构的完整与连续。
烧成工艺参数对釉层流动性的调控机制
温度是决定釉料熔融程度和粘度变化的核心变量，精确控温是实现釉面层次与缩釉流釉协调的关键。在升温阶段，坯体与釉料的膨胀系数匹配问题尚未完全显现，但随着温度接近釉料软化点，釉层开始由固态向液态转变。若升温速率过快，釉层内部气体未能及时排出，容易在釉层内部形成气泡，进而破坏釉面的致密性，增加缩釉的风险。而在高温保温阶段，温度的微小波动都会显著改变釉料的粘度。例如，某些高石英含量的釉料在1200℃至1250℃区间粘度变化剧烈，若保温时间过长或温度过高，釉层过度熔融导致粘度急剧下降，极易引发严重的流釉现象，使得原本设计的釉面层次结构被流动拉伸破坏，形成不均匀的波纹或堆积。
气氛控制对釉料中金属氧化物的呈色状态及釉层表面张力有着直接影响，进而影响釉面的最终协调性。在氧化气氛下，铁、钛等氧化物多以高价态存在，釉层透明度通常较高，但表面张力相对较大，若配方中助熔剂比例不当，容易出现缩釉。相反，在还原气氛下，部分金属氧化物被还原为低价态，釉层粘度可能发生变化，表面张力也随之改变，这可能使得原本在氧化气氛下容易缩釉的配方变得稳定，但也可能因为粘度降低而增加流釉的风险。因此，在实际生产中，必须根据釉料的具体化学组成，调整窑炉气氛的氧化还原势，通过微调气氛强度来平衡釉层的表面张力与粘度，从而在防止缩釉和抑制过度流釉之间找到最佳平衡点，确保釉面层次结构的稳定呈现。
釉料配方设计中的组分协同与缺陷规避
釉料中SiO2与Al2O3的比例是决定釉层硬度、光泽度及高温粘度的基石，二者比例的失调是导致缩釉或流釉的根本原因之一。SiO2作为网络形成体，提供釉层的骨架结构，含量过高会导致釉料熔融困难，粘度过大，易因与坯体结合力不足而产生缩釉；Al2O3作为网络中间体，能提高釉料的高温粘度，抑制流釉，但过量添加会使釉面粗糙，降低光泽，甚至因熔融不均导致釉面层次模糊。在实际配方设计中，通常需要通过实验确定最佳配比范围，使得釉料在烧成温度下具有适宜的粘度，既能牢固附着在坯体表面防止缩釉，又能保持足够的流动性以流平形成光滑表面，避免过度流淌。此外，引入适量的K2O、Na2O等碱金属氧化物作为助熔剂，可降低熔融温度，但需严格控制其含量，以防釉层过度软化引发流釉缺陷。
添加剂与着色剂的引入会显著改变釉料的物理化学性质，进而影响釉面层次的稳定性与协调性。例如，引入TiO2、ZrO2等晶相形成剂，可以在釉层中形成微晶结构，提高釉层的机械强度和抗裂性，同时通过散射光线改善釉面的视觉效果，但过量使用可能导致釉层粘度异常升高，引发缩釉。着色剂如铁红、铜绿等，不仅提供色彩，还会改变釉料的结晶行为和表面张力。某些着色剂在高温下会分解产生气体，若气体排出不畅，会在釉层中形成针孔或气泡，破坏釉面完整性。因此，配方设计需综合考虑各组分的热膨胀系数匹配、熔融特性及相互作用，通过严密的实验验证，优化组分比例，确保釉料在烧成过程中各相态变化平稳，实现釉面层次丰富且无缩釉、流釉缺陷的完美瓷质表面。
