氧化铁与氧化铜的显色机理
在陶瓷烧制的高温环境下，金属氧化物着色剂会经历复杂的物理化学变化，其中氧化铁和氧化铜是构建点彩视觉层次的核心元素。氧化铁在还原焰中倾向于呈现深沉的褐色或黑色，而在氧化焰中则易转为红棕色，这种对窑内气氛的敏感性使得工匠能够通过微调火焰性质，控制色点在釉面上的深浅与边缘晕染效果。氧化铜则更为灵动，它在高温下能激发出翠绿、蓝绿乃至深邃的墨绿，其晶体结构在冷却过程中容易形成独特的玻璃相析出，为点彩带来类似宝石般的通透质感。
点彩效果的绝美之处，往往源于不同氧化物在釉层中的溶解度差异与扩散速度。当含有高浓度氧化铁或氧化铜的釉料以点状形式施加于坯体表面，高温下釉料熔融流动，色料颗粒并未完全均匀扩散，而是因表面张力作用聚集形成独立的色点。这些色点内部存在着严密的晶体生长过程，氧化铜可能形成细小的针状或板状晶体，而氧化铁则常以颗粒状聚集，这种微观结构的差异，直接决定了光线在釉面上的折射与散射路径，从而在宏观视觉上呈现出丰富且细腻的色彩层次。
点彩施加技法与釉层控制
实现精准点彩的基础在于釉料配制的物理状态管理，釉浆的粘度与颗粒细度直接决定了点状的形态特征。工匠通常使用特制的竹签、毛笔或喷枪，将调制好的高浓度色釉以极小的液滴形式附着于素坯或底釉之上。液滴的直径通常控制在毫米级别，过大的液滴会在烧制过程中因釉层过厚而发生流淌、融合，导致色点边界模糊，失去点彩应有的跳跃感；而过小的液滴则可能因渗透过度而消失在底釉中，无法形成独立的视觉焦点。因此，釉浆中二氧化硅与氧化铝的比例需经过精密计算，以确保其在高温下既有足够的流动性包裹色料，又具备足够的粘度维持点状形态。
施加点彩的时机与底釉的性质同样至关重要，干坯点彩与湿坯点彩有着截然不同的成瓷效果。在干坯上施加点彩，色料与坯体结合紧密，烧制时色料受热均匀，形成的点彩边缘清晰，色泽饱满且稳定，适合表现规整、精致的图案。而在湿坯或施有薄层底釉的坯体上进行点彩，色料与底釉之间会发生一定程度的交融，形成柔和的过渡晕染，这种半融合状态能增加画面的空气感与流动性。工匠需根据设计意图，灵活切换施加方式，或通过多次叠加施釉，利用釉层厚度的变化来调控最终色点的立体感与光泽度。
窑温曲线与呈色氛围的协同
烧制过程中的温度曲线是决定点彩最终呈现的决定性变量，尤其是最高温度（通常在1280℃至1300℃之间）的保持时间与降温速率。在升温阶段，釉料开始软化，色料颗粒开始活跃；当达到最高温度时，釉层完全熔融，此时若升温过快，釉面易产生气泡或针眼，破坏点彩的完整性；若升温过缓，色料可能过度扩散，导致点状特征消失。因此，精确控制升温斜率，使釉料在熔融状态下保持短暂而稳定的“驻留期”，是让氧化铜或氧化铁充分显色且形态固定的关键。
降温阶段的冷却制度对点彩的晶体生长有着深远影响，快冷与慢冷会造就截然不同的微观世界。快速冷却（急冷）能抑制晶体过度生长，使氧化铜形成的绿色晶体保持细小、密集的状态，色泽鲜亮且带有玻璃光泽，视觉上更为清透灵动。相反，缓慢冷却（缓冷）则允许晶体有更多时间进行定向排列和生长，可能形成较大的片状或针状结构，使色点呈现出深沉、厚重的质感，甚至因晶体对光线的反射产生类似金属光泽的效果。工匠需根据所用氧化物的特性，量身定制窑炉的降温曲线，以激发出色料最理想的物理表现。
微观结构与视觉美学的终极呈现

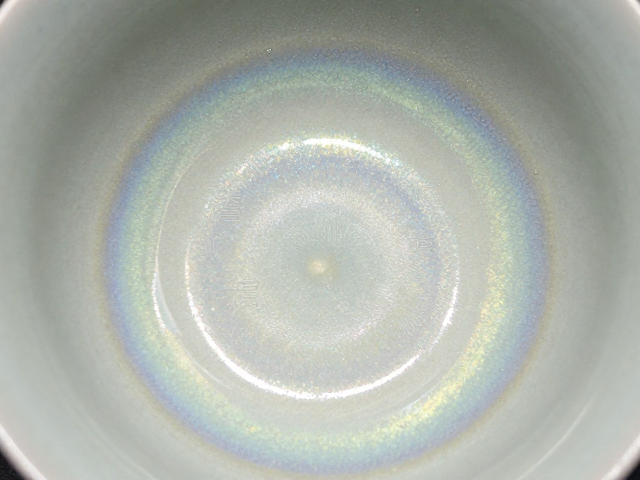

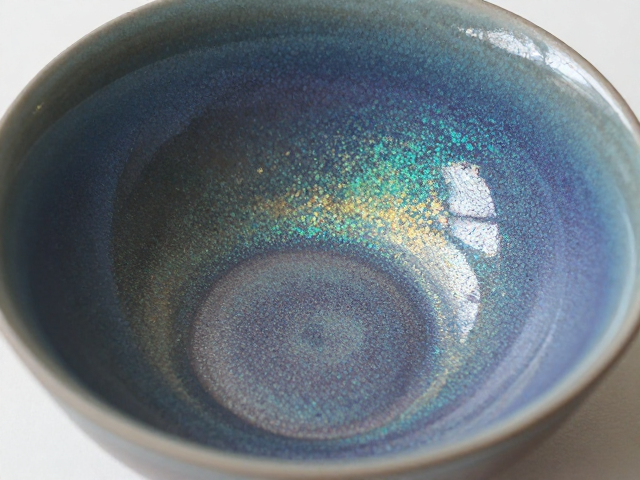

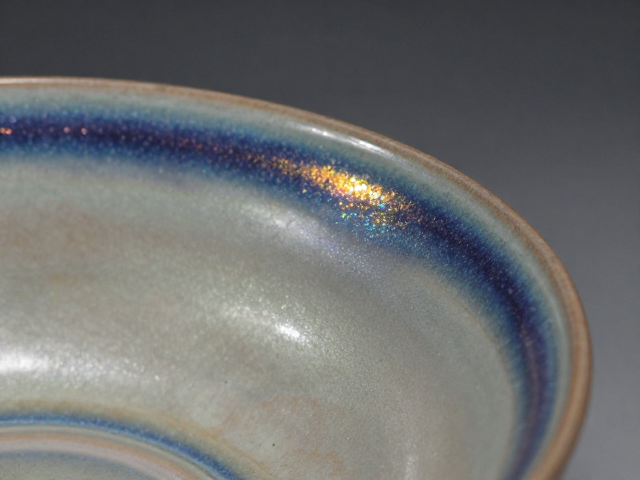

点彩效果的绝美，最终体现在釉面微观结构对光线的交互作用上。在高倍显微镜下，理想的点彩并非单一的色块，而是由基质釉、析出晶体、气泡包裹体共同构成的复杂多相体系。氧化铜析出的绿色晶体与透明釉基之间存在着严密的折射率差异，光线进入釉层后，在晶体与釉基界面发生折射和反射，形成深邃的视觉深度。同时，釉层中分布的微小气泡会散射光线，使色点边缘产生柔和的光晕，这种光学效应完全不同于平面印刷的色彩，而是具有了类似天然玉石或宝石的温润与灵动。
这种由材料特性、施釉技法与烧制工艺共同雕琢出的点彩，超越了单纯的色彩装饰，成为一种对时间与温度的艺术化记录。每一颗点彩中蕴含的晶体形态、气泡分布以及色彩浓淡，都是窑火在瞬间凝固的永恒记忆。工匠通过精准操控氧化物在高温下的行为，将原本无序的化学反应转化为有序的视觉语言，使得静态的陶瓷表面拥有了动态的生命力。这种基于材料本质的美学探索，不仅展现了传统工艺的精微，也为现代陶瓷艺术提供了深厚的技术支撑与无限的创作可能。
