釉面光泽的物理本质与微观结构

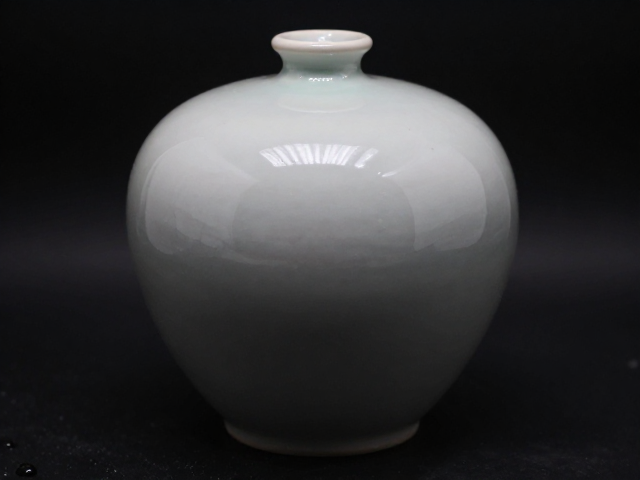

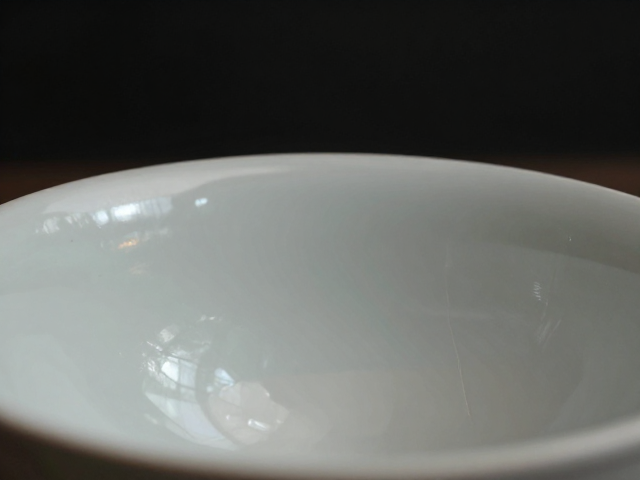

陶瓷表面的光泽并非单一的光学现象，而是釉层在高温熔融后形成的玻璃相结构对光线反射与散射的综合结果。当釉料配方中的二氧化硅与助熔剂比例处于理想区间，且经过充分熔融与冷却固化后，釉面会形成致密、平滑的玻璃体。这种结构使得入射光线能够像在镜面或平静水面上一样发生规则反射，从而呈现出高光泽、清澈透明的视觉效果。这种高光泽状态通常伴随着釉层的透明度，光线能够穿透釉层进入坯体或底层釉料，经过折射和反射后返回人眼，形成深邃明亮的质感。
然而，当釉料配方中引入大量乳浊剂或调整氧化物含量导致结构发生变化时，光泽的表现便截然不同。乳浊剂如二氧化锡、氧化锆或磷酸盐化合物，在釉料中形成大量微小的固体颗粒或液滴，这些颗粒的尺寸通常接近或大于可见光波长。光线在穿过这种非均质体系时，会在颗粒界面处发生强烈的散射现象。这种散射作用削弱了镜面反射的能力，使得光线向各个方向均匀分散，从而在视觉上形成柔和、哑光或半哑光的质感。这种从高光泽到低光泽的过渡，本质上是釉层内部微观结构对光传播路径的控制结果。
明暗过渡中的折射率匹配与界面效应
在陶瓷装饰中，明暗过渡的效果往往依赖于釉层厚度的变化以及不同釉料之间的折射率差异。当两种具有不同折射率的釉料在坯体表面相互接触或重叠时，光线在界面处分量的改变会导致视觉上的明暗对比。例如，高折射率的釉料（如含铅或高铁釉）在相同厚度下通常比低折射率的硅酸釉显得更厚重、颜色更深。通过精确控制釉浆的流动性和烧成过程中的熔融流动，工匠可以在陶瓷表面形成自然的渐变区域，这些区域因光线穿透深度和反射强度的不同，呈现出丰富的层次感。

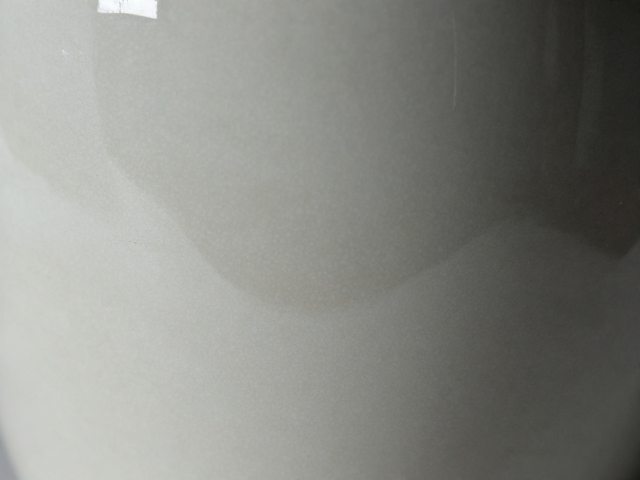

为了获得细腻的明暗过渡，釉料配方中的金属氧化物含量起着关键作用。氧化铁和氧化钴等着色剂不仅改变颜色，还会影响釉层的透光性。在薄釉层中，光线容易穿透，表面光泽感较强，颜色显得清透明亮；而在厚釉层中，光线被更多吸收或散射，表面光泽趋于柔和，颜色显得深沉浓郁。这种厚度与光学效果的耦合，使得釉料配方中的悬浮剂和粘结剂比例显得尤为重要，它们决定了釉浆在干燥和烧成过程中的流平性，进而影响最终成品表面的微观平整度和光泽分布。
乳浊质感的化学调控与颗粒形态
乳浊质感的核心在于釉料中第二相物质的形态与分布，这主要通过配方中乳浊剂的种类和添加量来实现。以二氧化锡为例，它在高温下能形成细小的、均匀分散的晶体，这些晶体尺寸通常在0.1至1微米之间，能高效散射可见光，产生洁白且不透明的乳浊效果。相比之下，氧化锆形成的颗粒较大且稳定，能提供更强的遮盖力，但可能因颗粒过大而导致釉面粗糙度增加，影响光泽的细腻程度。不同的乳浊剂在高温下的溶解度和结晶行为差异，直接决定了釉面最终的光泽度和质感表现。
除了乳浊剂，釉料基础配方中的碱金属氧化物（如氧化钠、氧化钾）和碱土金属氧化物（如氧化钙、氧化镁）的比例也深刻影响着乳浊效果。高碱釉通常熔融温度较低，流动性好，但若冷却速度不当，易产生析晶导致表面失透。通过调整氧化铝含量，可以控制釉料的高温粘度，进而影响乳浊剂颗粒的溶解和再析出过程。当釉料粘度较高时，颗粒难以完全溶解或均匀分散，容易形成较大的团聚体，导致釉面出现针孔或橘皮效应，破坏整体的乳浊质感。因此，配方的平衡是获得理想乳浊与光泽的关键。
烧成制度对釉面光学性能的最终塑造
釉料的化学配方决定了其潜在的光学特性，但烧成制度则是将这些潜力转化为现实的关键步骤。烧成温度直接影响釉料的熔融程度和粘度，高温下釉料流动性增强，有利于消除表面缺陷，提高镜面反射率，从而提升光泽度。然而，过高的温度可能导致釉层过度流淌或釉料成分挥发，破坏预设的乳浊结构。对于需要保留乳浊质感的釉料，适当的低温或中温烧成有助于保持乳浊剂颗粒的完整形态，防止其完全溶解在玻璃相中，从而维持所需的散射效果。
冷却速率对釉面微观结构的影响同样不可忽视。快速冷却（急冷）通常能抑制晶体生长，使釉层保持非晶态的玻璃结构，这有助于获得高光泽的表面。相反，缓慢冷却（缓冷）则为晶体析出提供了时间，特别是在含有乳浊剂的釉料中，缓冷可能促进乳浊剂颗粒的长大或二次析晶，增强乳浊效果，同时降低表面光泽，形成柔和的哑光质感。此外，烧成气氛（氧化或还原）会影响金属氧化物的价态，进而改变釉层的颜色和透光性，最终影响整体视觉上的明暗与质感表现。
