釉层厚度对瓷器视觉与触觉质感的决定性作用

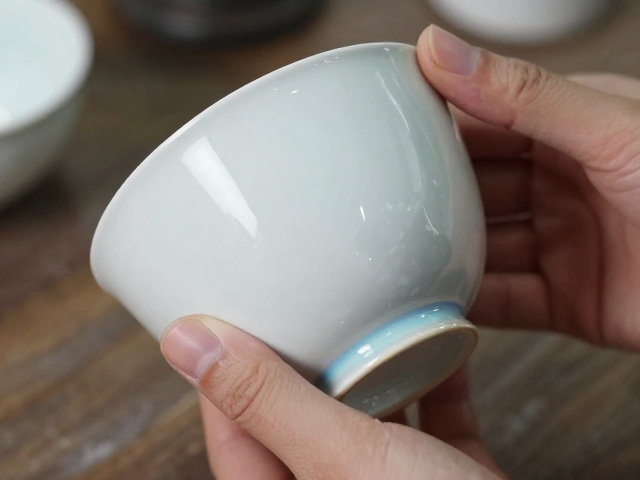

釉层厚度直接决定了瓷器表面对光线的反射与折射路径，进而塑造出门釉、亮青或哑光等不同视觉效果。在景德镇高白泥或德化白瓷的传统制作中，釉层厚度通常控制在0.5毫米至1.5毫米之间，这一区间能平衡釉面的流动性与附着力。过薄的釉层难以形成完整的玻璃相结构，容易露胎或呈现干涩感；过厚则会导致釉面流淌堆积，形成“流釉”或“泪滴”现象，破坏器型的线条美感。工匠在施釉时需通过浸釉、荡釉或喷釉等手法，精确计算釉浆密度与浸入时间，以确保釉层均匀分布。

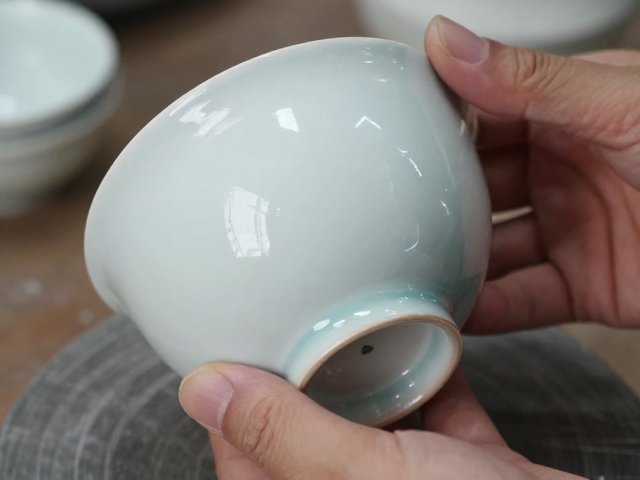

触觉质感的形成同样依赖于釉层的微观结构。厚釉往往经过高温熔融后形成较深的玻璃体，触感温润如玉，如宋代龙泉窑的青瓷，其积釉处呈现半透明的玉质感，这是釉层中二氧化硅与氧化钙在高温下形成微晶结构的结果。相反，薄釉或经过特殊配方处理的哑光釉，表面存在微米级的粗糙度，光线发生漫反射，触感细腻柔和。控制釉料中氧化铝和二氧化硅的比例，能够调节釉面的硬度与光泽度，使瓷器在视觉上呈现内敛或张扬的光泽特征。
釉上彩工艺中二次烧成的温度控制与呈色逻辑
釉上彩是在已烧成的白瓷釉面上进行绘画，随后送入窑炉进行低温二次烧制（又称彩烧）的工艺。这一过程的核心在于温度控制，通常烧成温度介于650℃至900℃之间。这一温度区间远低于釉面熔融温度，因此釉面本身不会再次熔化流动，而是依靠彩料中的金属氧化物在高温下发生化学反应呈色。若温度过低，彩料无法牢固附着，容易脱落；若温度过高，釉面可能软化，导致彩料晕散或瓷器变形。
不同金属氧化物在釉上彩中扮演着关键角色，其呈色稳定性受窑内气氛影响显著。例如，铁红彩依赖氧化铁，在氧化气氛下呈现鲜艳的红色；铜红彩则对温度极为敏感，稍有不慎便会发黑或褪色。工匠需根据彩料特性调整烧成曲线，现代气窑通过精确的升温与降温曲线，能够更稳定地还原传统矾红、墨彩或金彩的效果。此外，彩料的颗粒细度与调合油料的比例，也会影响烧成后的色彩饱和度与附着力，细微的差别往往决定了成品是艺术珍品还是次品。
窑炉气氛对釉面光泽与色彩层次的微观影响

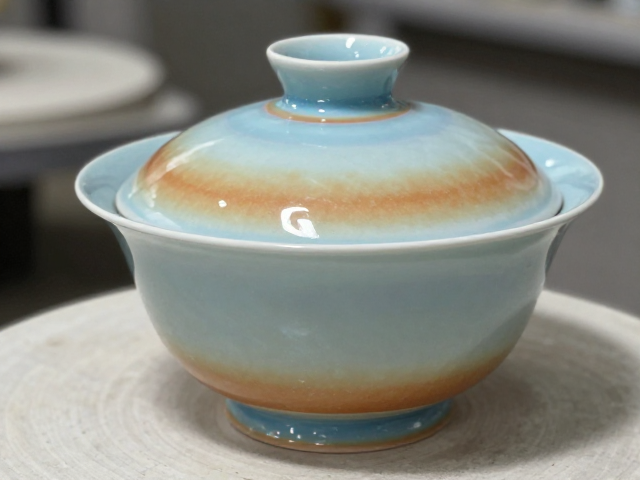

窑炉内的气氛分为氧化气氛与还原气氛，二者对釉面物质的化学状态有着根本性改变。在氧化气氛中，氧气充足，釉料中的铁元素主要以三价铁（Fe³⁺）形式存在，通常呈现黄色或褐色；而在还原气氛中，氧气不足，铁元素转化为二价铁（Fe²⁺），从而呈现出青色或绿色。这种化学变化不仅影响釉色，还会影响釉面的玻璃相结构，进而影响光泽度。
还原气氛烧制过程中，碳氢化合物分解产生的碳原子会与釉料中的金属氧化物发生还原反应，同时部分碳原子渗入釉层，形成微小的气泡或杂质，这些微观结构会散射光线，使釉面呈现出深邃、浑厚的质感。例如，传统柴窑烧制的青瓷，因其还原气氛难以精确控制，往往具有独特的“窑变”效果，釉面色泽丰富多变。现代电窑或气窑虽能模拟还原气氛，但在釉面微观结构的形成上，仍与传统柴窑存在细微差异，这种差异正是不同窑炉烧制瓷器在质感上的主要区别来源。
施釉技法对釉面纹理与艺术表现的塑造
施釉手法直接决定了釉层在瓷器表面的分布形态，进而影响最终的纹理特征。浸釉法通过将坯体浸入釉浆中，利用毛细作用吸附釉料，适用于规整器型，能获得均匀致密的釉层。荡釉法则通过旋转坯体，让釉浆在内部或外部流动，常用于瓶、罐等大件器物，能形成自然的厚度变化，增加釉面的层次感。喷釉法利用高压空气将釉雾喷涂于坯体表面，能够精准控制釉层厚度，适合制作薄胎瓷器或需要复杂纹理的艺术瓷。
特殊施釉技法能创造出极具表现力的釉面效果。例如，刷釉法可以形成厚薄不均的笔触感，留下明显的绘画痕迹；泼釉法则通过倾倒釉浆，形成自然流淌的纹路，模拟山水意境。在釉上彩工艺中，画家还会运用“洗”、“染”、“罩”等技法，在釉面上叠加不同颜色的彩料，通过多次烧制，形成丰富的色彩过渡和立体感。这些技法不仅考验工匠对釉料流动性的理解，更体现了艺术创作中对偶然性与可控性的平衡把握。
