补釉前的表面清洁与缺陷评估
在进行任何修补作业之前，必须彻底清除摆件表面的灰尘、油污以及原有的松散颗粒。使用无水乙醇配合无尘布进行擦拭是标准且有效的去污方式，这能确保修补材料与原始釉面达到最佳的附着力。若表面存在顽固污渍，可先用软毛刷蘸取中性清洁剂轻柔刷洗，随后用清水冲洗并完全晾干，避免残留水分影响后续材料的固化效果。

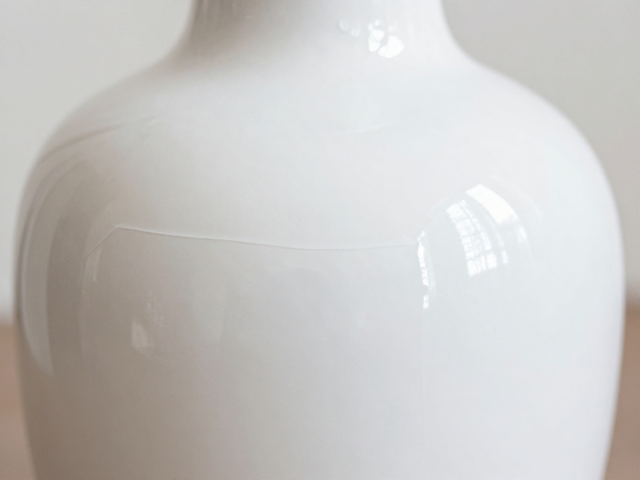

评估缺陷的深度和范围是决定修补方案的关键步骤。细微的划痕或浅层剥落通常可以通过打磨填补来处理，而涉及结构性断裂或深层孔洞则需要更严密的填充与加固。观察时需注意光线角度，侧光能更清晰地显露出不平整的区域。对于大面积剥落，需记录缺失的具体尺寸，以便计算所需修补材料的用量，避免因材料不足导致修补层厚度不均，影响最终平整度。
修补材料的选择与调配逻辑
不同材质的家居摆件对修补材料具有严格的排他性，陶瓷类通常选用环氧树脂基或专用陶瓷修补膏，而玻璃或树脂制品则需匹配对应的透明固化胶。选择材料时需重点关注其收缩率与透明度，高收缩率材料在固化过程中容易产生内应力，导致修补处再次开裂或凹陷。调配过程中应严格遵循产品说明的比例，使用精密电子秤或专用搅拌棒确保混合均匀，避免局部成分不均导致固化后出现色差或硬度差异。
对于需要填补较大缺口的案例，建议采用分层填充法。第一层材料应较稀薄以渗透至裂缝深处，待初步固化后再进行第二层填充，这样能有效减少气泡残留并提高整体结构的稳定性。若修补后要求高度透明，需选用光学级透明树脂，并在调配后静置消泡。若修补后需要上色，应等待基础材料完全固化后再进行表面着色处理，否则颜料中的溶剂可能会溶解未完全反应的修补基质，导致表面发粘或变形。
填补成型与表面平整度控制
填补过程中，使用刮刀或注射器将材料填入缺陷处时，应略微高出原始表面约0.5至1毫米，以预留打磨余量。这一步骤至关重要，因为直接填充至与表面平齐往往会导致材料因固化收缩或附着力不足而低于原始平面，形成凹陷。操作时需保持工具清洁，避免杂质混入修补层。对于弧形或曲面摆件，需使用与曲面弧度匹配的刮板进行修整，确保修补层与原始轮廓的自然过渡，减少后续打磨的工作难度。
固化期间的环境控制直接影响修补质量。温度过高可能导致固化过快产生气泡，温度过低则延长固化时间且影响最终硬度。建议将摆件放置在无尘、温度恒定（20-25℃）的环境中自然固化，避免阳光直射引起材料黄变或内部应力不均。对于大型或厚层修补，需根据材料特性设定足够的固化时间，通常需等待24小时以上才能进行初步打磨。切勿在材料未完全固化前移动摆件，以免破坏修补层的结构完整性。
精细打磨与抛光工艺
打磨是恢复表面平整度的核心环节，需遵循由粗到细的砂纸梯度原则。起始阶段使用400-800目砂纸进行湿磨，重点去除高出原始表面的多余材料，同时注意保持打磨区域的湿润以减少粉尘并防止砂纸堵塞。打磨时需保持力度均匀，以画圈方式移动，避免单向用力造成局部凹陷。随着表面逐渐平滑，逐步更换为1000目、1500目乃至2000目砂纸，直至修补区域与周围原始釉面无明显台阶感，触感光滑过渡。

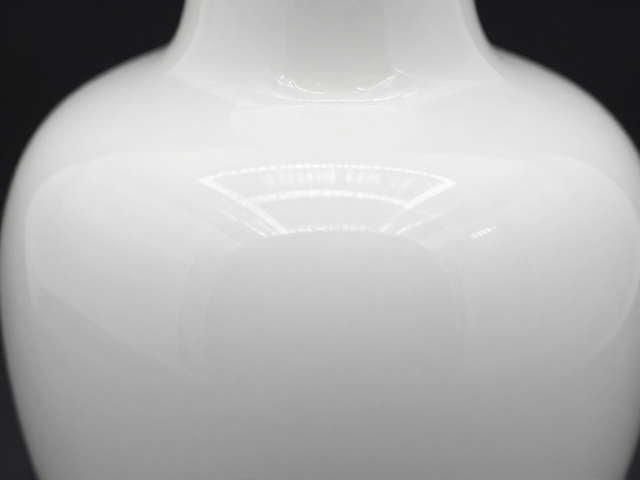

抛光阶段旨在消除细微划痕并恢复光泽。使用柔软的抛光布配合微细抛光膏，对打磨后的区域进行反复擦拭。对于高光泽釉面，可使用羊毛轮配合专用抛光剂进行机械抛光，以匹配原始表面的反光特性。抛光过程中需不断检查表面效果，确保修补区域的光泽度与周围环境一致。若修补材料本身具备高透明度，抛光后可呈现近乎无痕迹的效果；若存在轻微色差，可通过多层薄涂透明清漆进行微调，但需严格控制涂层厚度以避免流挂。
修复后的平整度检查与验收

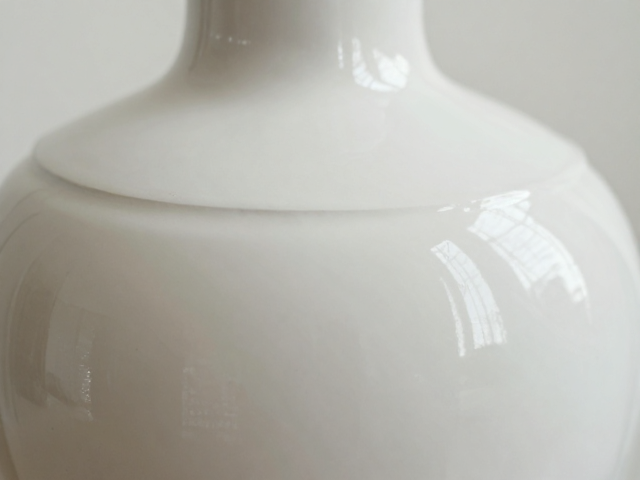

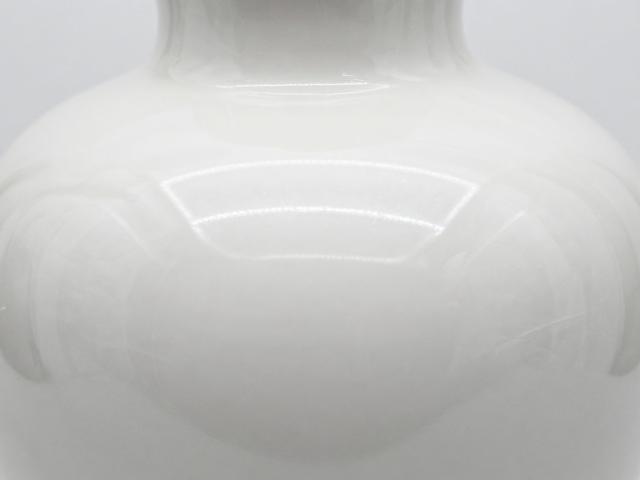

检查平整度最直观的方法是侧光观察法。将摆件置于弱光环境下，使光线以极低角度掠过表面，此时任何微小的凹凸、砂眼或修补痕迹都会因光影变化而清晰显现。通过肉眼仔细观察修补区域与原始表面的光影连续性，判断是否存在明显的断层或凹陷。若发现细微瑕疵，需使用更高目数的砂纸进行局部精细打磨，并重新抛光，直至光影过渡自然流畅。
触感检查是验证平整度的另一项重要手段。在确保表面清洁无油污后，用手指指腹轻轻抚摸修补区域，感受是否存在粗糙感或高低差。同时，可使用一张薄纸片轻轻划过表面，若纸片在修补处发生卡顿或断裂，说明该处存在明显的凸起或毛刺，需进一步处理。对于高精度要求的摆件，还可借助精密直尺或塞尺进行量化检查，确保修补区域与周围平面的落差控制在规定范围内，通常要求落差小于0.1毫米，以保证视觉与触觉的双重平整效果。
